Idramag F 150

Filtro magnetico Filtro defangatore magnetico compatto per impianti da 120 mc/h

Il sistema compatto di filtrazione magnetica IDRAMAG F 150 è un sistema di nuova generazione idoneo per la pulizia di grandi impianti e capace di rimuovere gli ossidi di ferro e materiali sedimentabili durante il normale utilizzo del circuito.
Questo metodo di bonifica per impianti termici permette di non risciacquare o scarica l'impianto, evitando costi aggiuntivi per lo smaltimento dell'acqua.
Il filtro IDRAMAG F 150 è interamente costruito in acciaio INOX AISI 304, al suo interno sono alloggiati sia dei magneti da 12.000 GAUSS per la raccolta degli ossidi di ferro, che un cestello filtrante da 500 micron.

Per rimuovere gli ossidi di ferro e le impurità dall'IDRAMAG F 150 si possono usare due metodi di pulizia:

- Metodo 1: chiudere l'ingresso del filtro, rimuovere il magnete verso l'alto, ed aprire la valvola di scarico sul fondo. Grazie a questa operazione di pulizia gli ossidi di ferro attaccati al manicotto portamagnete e al cestello filtrante verranno rimossi in controcorrente. Per una pulizia del cestello filtrante più accurata si consiglia di rimuoverlo e pulirlo con acqua corrente.

- Metodo 2: chiudere l'ingresso e l'uscita del filtro, rimuovere il magnete verso l'alto, collegare un tubo di caricamento dell'acqua (OPTIONAL: sfera pulente), aprire la valvola di caricamento dell'acqua, ed aprire la valvola di scarico sul fondo. Grazie a questa operazione di pulizia gli ossidi di ferro attaccati al manicotto portamagnete e al cestello filtrante verranno rimossi in controcorrente evitando di scaricare l'acqua trattata dell'impianto.

La massima efficacia nella separazione degli ossidi di ferro con il filtro magnetico IDRAMAG F 150 si ottiene aggiungendo all'acqua del circuito il protettivo IDRATERM 110, prodotto certificato BUILDCERT che garantisce la protezione dell'impianto dalle corrosioni e rende gli ossidi di ferro più attraibili dal magnete. Inoltre deve essere aggiunto il disperdente per ossidi metallici IDRATERM 300 e rimanere all'interno del circuito insieme al protettivo IDRATERM 110.

  • CARATTERISTICHE:
  • Portata MAX: 120 mc/h
  • Magnete in neodimio da 12.000 GAUSS
  • N. magneti: 4 candele
  • Lunghezza magnete: 750 mm
  • Cestello filtranti da 500 micron
  • Materiale corpo e telaio: acciaio INOX AISI 304
  • Pressione MAX: 10 bar
  • Temperatura MAX: 80°C
  • Attacchi IN/OUT: DN 150
  • Altezza: 1.150 mm
  • Altezza estrazione magneti: 1.975 mm
  • Larghezza: 500 mm
  • Disareatore automatico
  • Attacco caricamento impianto da 1/2"

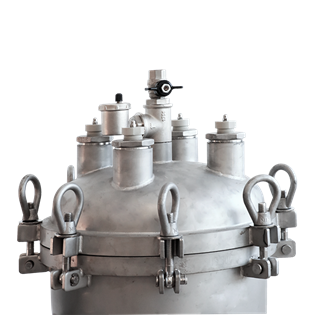

idramag-f150 coperchio

idramag-f150
